公司成立于2007年,坐落于北京平谷中关村科技园区,作为高新技术与专精特新企业,深耕PCBA及OEM/ODM一站式电子制造服务。业务覆盖航空航天、工业控制、汽车电子及生物医疗等高端领域,具备从PCB设计、物料采购、SMT贴片、测试组装到三防处理的全流程交付能力,致力于以高标准质量体系与高效服务助力客户产品快速落地。
查看产品
北京汉通基业电子技术有限公司成立于2007年,位于北京市平谷区中关村科技园区平谷园金马街1号院7号楼,是一家专注于PCBA、OEM/ODM一站式专业化服务的高新技术与专精特新企业。公司严格遵循IPC-A-610国际标准建立质量控制体系,拥有强大的全流程制造能力,涵盖PCB设计、元器件代采、SMT贴片、成品组装、清洗测试及三防涂覆等核心环节。主要服务于航空航天、工业控制、汽车电子、生物医疗等对可靠性要求极高的行业。公司秉持“聚焦电子制造全流程服务”的理念,承诺以专业技术、严谨质量与高效响应,为客户提供从研发设计到规模化量产的可靠支撑,助力产品快速推向市场。
咨询热线:13701110575
建立半小时跨部门协同响应机制,4小时内精准定位问题根因,24小时内输出标准8D报告,确保客户反馈与异常诉求即时闭环。
支持快速打样与中小批量灵活排产,产线具备高效换线能力,可无缝适配多品种、小批量的研发试产与定制化订单需求。
配备资深工艺与研发团队,提供从DFM可制造性分析、PCB布线优化到测试方案设计的全程技术陪跑,有效缩短产品上市周期。

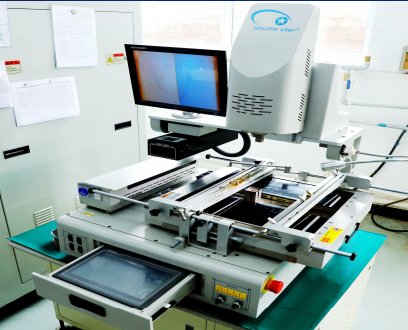

针对售后异常开通快速返修绿色通道,批量返工仅需2天,常规返修1天完成,支持厂外作业,最大限度降低客户停机与时间成本。
依托成熟的合格供应商库与战略集采渠道,实现核心元器件源头把控与安全库存管理,有效规避缺料风险并优化整体BOM成本。
严格执行三防涂覆、清洗老化及环境可靠性测试标准,结合防错防呆工艺设计,确保终端产品在严苛工况下长期稳定运行。
公司成立于2007年,坐落于北京平谷中关村科技园区,作为高新技术与专精特新企业,深耕PCBA及OEM/ODM一站式电子制造服务。业务覆盖航空航天、工业控制、汽车电子及生物医疗等高端领域,具备从PCB设计、物料采购、SMT贴片、测试组装到三防处理的全流程交付能力,致力于以高标准质量体系与高效服务助力客户产品快速落地。
